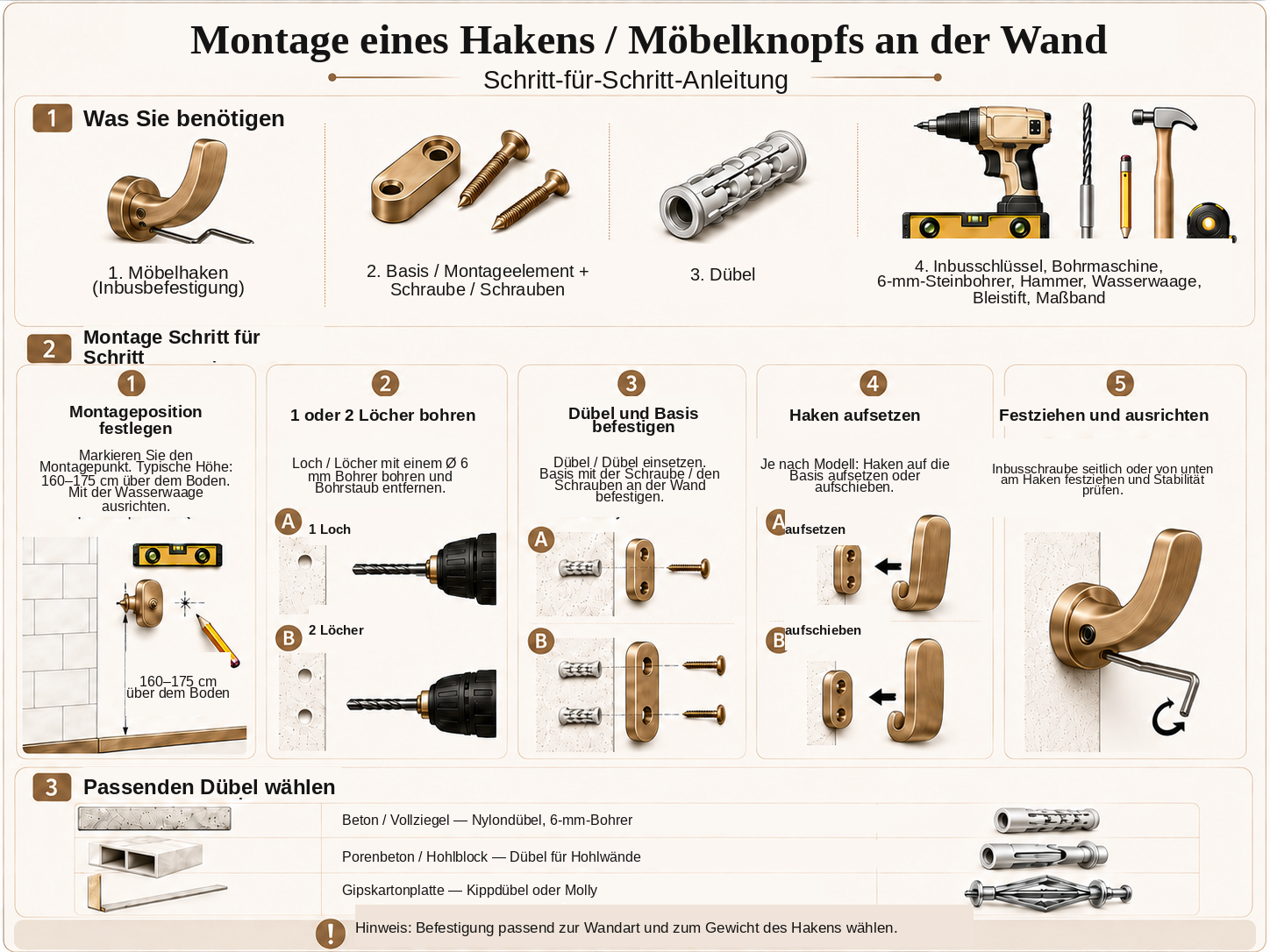

Montageanleitung für Haken/Knopf mit Innensechskantbefestigung

• Haken oder Möbelknopf mit verdeckter Befestigung und einer Schraube, die mit einem Innensechskantschlüssel festgezogen wird.
• Basis / Montageelement, passend zum jeweiligen Modell, sowie passende Schraube(n) zur Befestigung.
• Dübel, passend zur Wandart.
• Innensechskantschlüssel, passend zur Sicherungsschraube.
• Bohrmaschine, passender Bohrer für den Untergrund, Hammer, Wasserwaage, Bleistift und Maßband.

1. Bestimmen Sie den Montageort

• Bestimmen Sie die Stelle, an der der Haken montiert werden soll. Die typische Montagehöhe liegt bei ca. 160–175 cm über dem Boden, sollte aber an den Verwendungszweck des Hakens und die Bedürfnisse der Nutzer angepasst werden.
• Wenn Sie mehrere Haken montieren, verwenden Sie eine Wasserwaage und ein Maßband, um gleichmäßige Abstände und eine einheitliche Höhe sicherzustellen.
• Halten Sie die Basis / das Montageelement an die Wand und markieren Sie mit Bleistift die Position der Bohrlöcher.

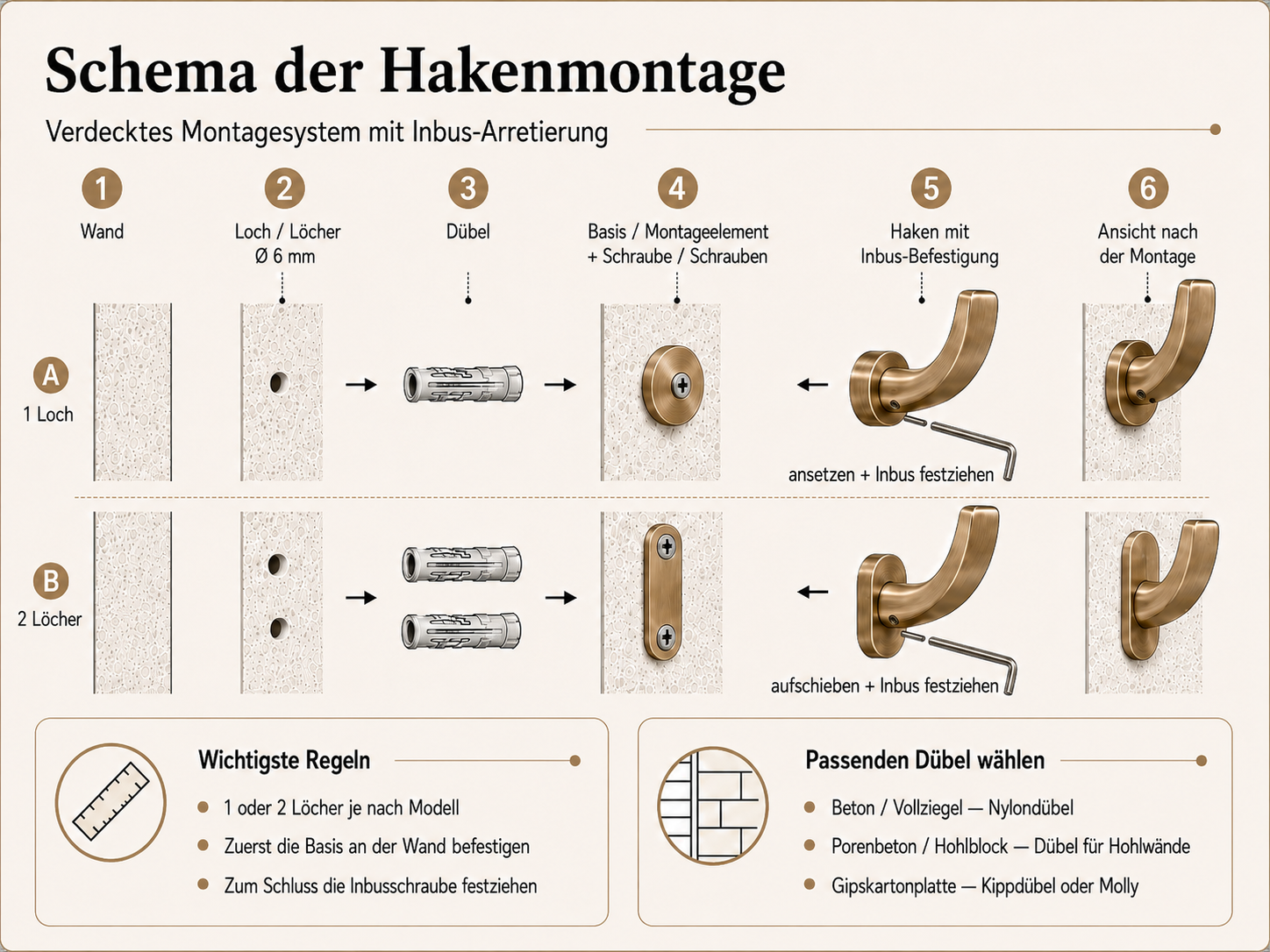

2. Bohren Sie ein oder zwei Löcher

Die Anzahl der Löcher hängt von der Konstruktion der Basis des jeweiligen Modells ab:

• Einpunkt-Basis – bohren Sie 1 Loch,
• Zweipunkt-Basis – bohren Sie 2 Löcher.

• Wählen Sie den Bohrerdurchmesser passend zum verwendeten Dübel. Bei einem Dübel mit 6 mm Durchmesser verwenden Sie einen Ø 6 mm Bohrer.
• Passen Sie die Bohrlochtiefe an die Länge des verwendeten Dübels an.
• Entfernen Sie nach dem Bohren den Bohrstaub aus dem Loch oder den Löchern mit einem Staubsauger oder durch Ausblasen.

3. Setzen Sie den Dübel und die Basis ein

• Setzen Sie den oder die Dübel in die vorbereiteten Löcher ein. Sie sollten bündig mit der Wandoberfläche abschließen.
• Falls nötig, klopfen Sie sie vorsichtig mit einem Hammer fest.
• Halten Sie die Basis / das Montageelement an die Wand.
• Schrauben Sie die Basis mit der passenden Schraube oder den passenden Schrauben fest. Sie sollte stabil sitzen und fest an der Wand anliegen.

4. Setzen Sie den Haken auf die Basis

Die Art des Aufsteckens des Hakens hängt von der Konstruktion des jeweiligen Modells ab.

5. Ziehen Sie die Innensechskantschraube fest

• Nachdem der Haken richtig aufgesetzt wurde, suchen Sie die Sicherungsschraube im Gehäuse des Hakens.
• Setzen Sie den passenden Innensechskantschlüssel ein und ziehen Sie die Schraube vorsichtig fest.
• Die Schraube fixiert den Haken auf der montierten Basis und verhindert ein Abrutschen oder Drehen.
• Ziehen Sie die Schraube nicht mit übermäßiger Kraft an.

6. Überprüfen Sie die Stabilität

• Prüfen Sie, ob der Haken fest an der Wand anliegt und kein spürbares Spiel vorhanden ist.
• Bewegen Sie den Haken leicht, um sicherzugehen, dass Basis und Gehäuse richtig befestigt sind.
• Falls der Haken wackelt, überprüfen Sie die Befestigung der Basis und ziehen Sie die Innensechskantschraube erneut fest.
