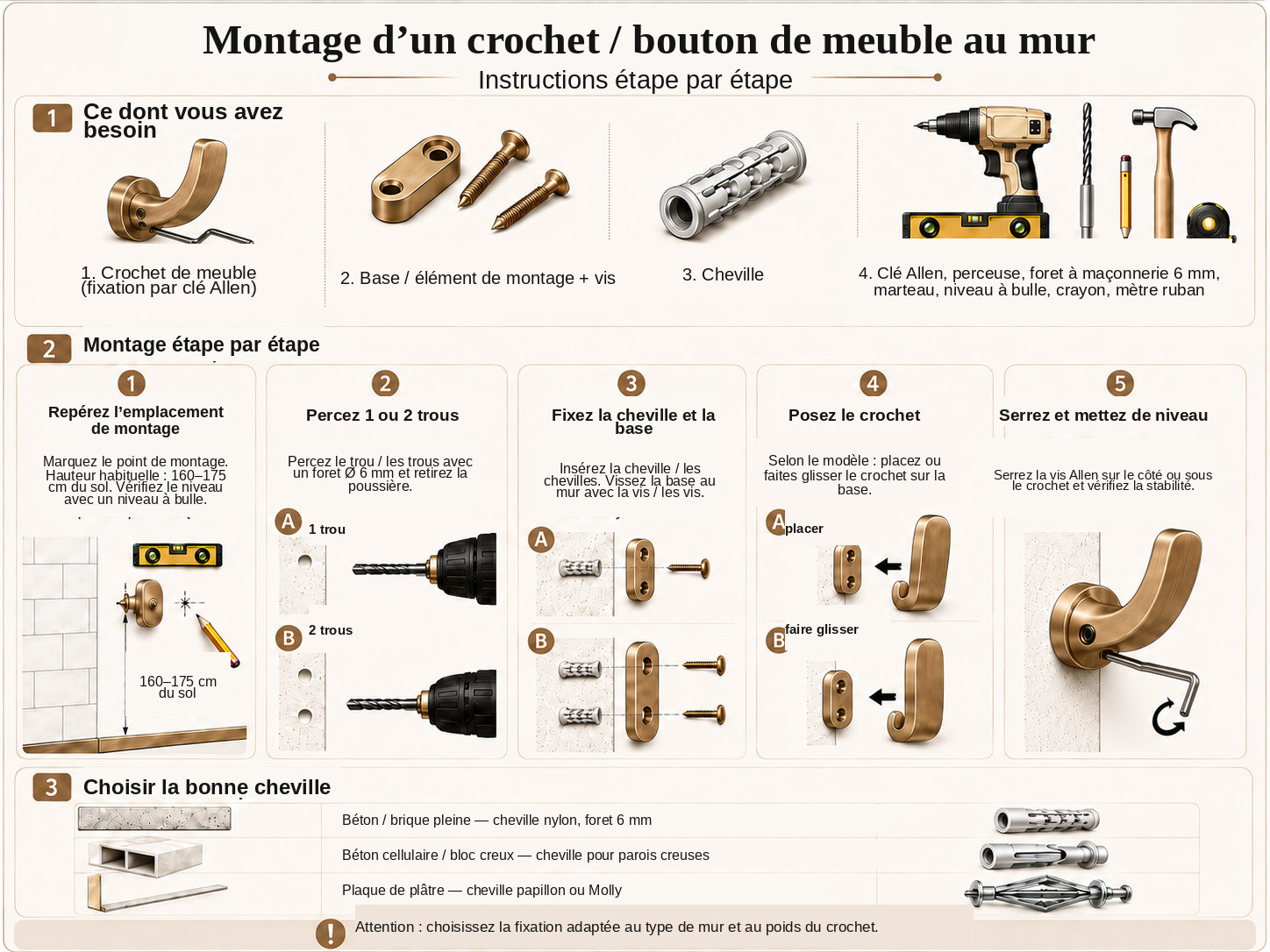

Instructions de montage du crochet/poignée avec fixation à clé Allen

• Crochet ou poignée de meuble avec fixation cachée et vis de blocage serrée avec une clé Allen.
• Base / élément de fixation adapté au modèle concerné ainsi que la ou les vis de montage appropriées.
• Cheville(s) adaptée(s) au type de mur.
• Clé Allen adaptée à la vis de blocage.
• Perceuse, foret adapté au support, marteau, niveau à bulle, crayon et mètre ruban.

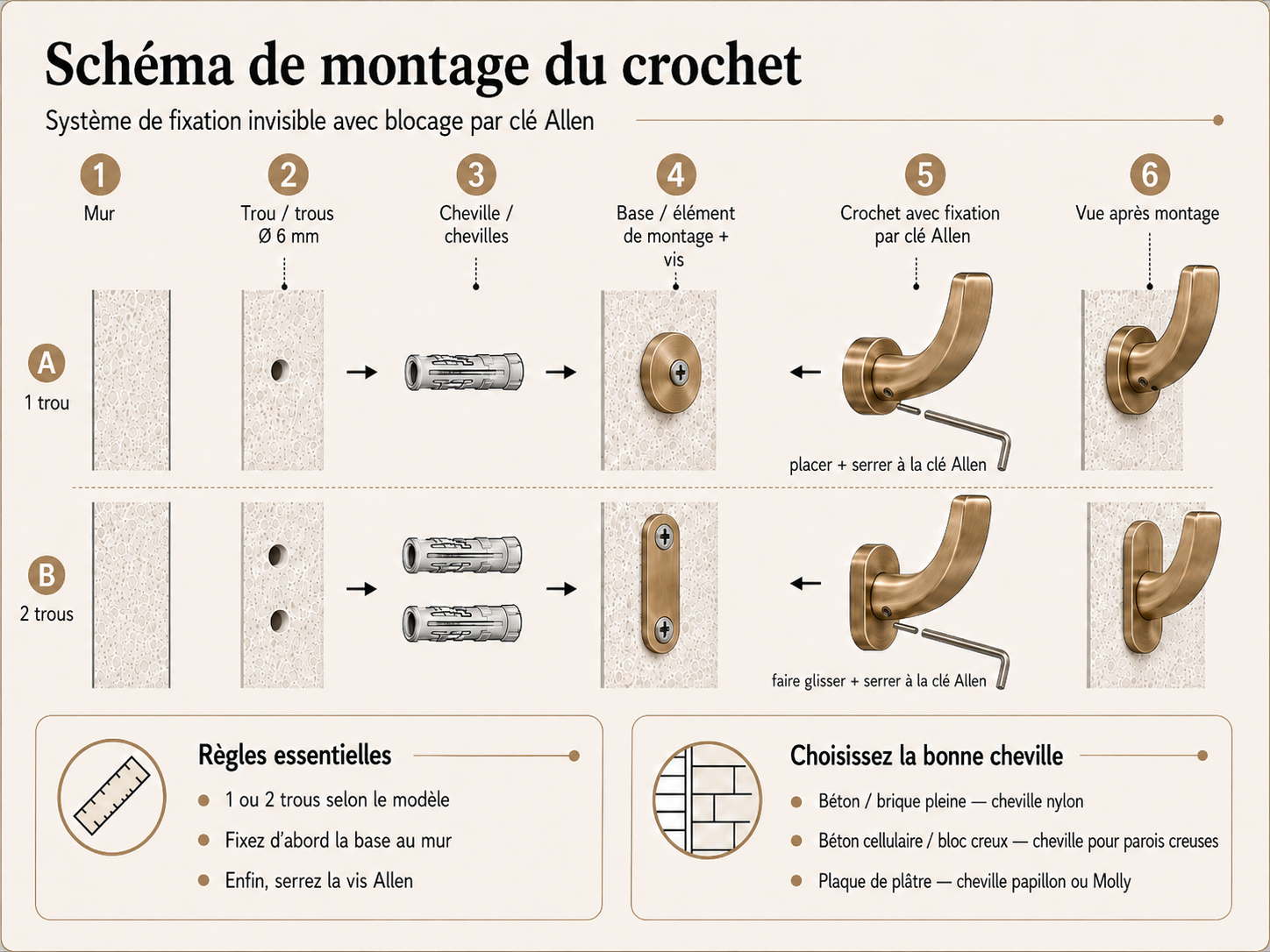

1. Déterminez l’emplacement de montage

• Déterminez l’endroit où le crochet doit être monté. La hauteur typique de montage est d’environ 160–175 cm du sol, mais elle doit être adaptée à l’usage du crochet et aux besoins des utilisateurs.
• Si vous montez plusieurs crochets, utilisez un niveau à bulle et un mètre pour conserver des espacements égaux ainsi qu’une hauteur uniforme.
• Placez la base / l’élément de fixation contre le mur et marquez au crayon l’emplacement du ou des trous de fixation.

2. Percez un ou deux trous

Le nombre de trous dépend de la conception de la base du modèle :

• base à point unique – percez 1 trou,
• base à deux points – percez 2 trous.

• Choisissez le diamètre du foret en fonction de la cheville utilisée. Pour une cheville de 6 mm de diamètre, utilisez un foret de Ø 6 mm.
• Adaptez la profondeur du trou à la longueur de la cheville utilisée.
• Après le perçage, enlevez la poussière du ou des trous à l’aide d’un aspirateur ou en soufflant.

3. Insérez la cheville et fixez la base

• Placez la ou les chevilles dans les trous préparés. Elles doivent être affleurantes avec la surface du mur.
• Si nécessaire, enfoncez-les doucement avec un marteau.
• Placez la base / l’élément de fixation contre le mur.
• Vissez la base avec la ou les vis appropriées. Elle doit être stable et bien plaquée contre le mur.

4. Montez le crochet sur la base

La manière de monter le crochet dépend de la conception du modèle.

5. Serrez la vis Allen

• Une fois le crochet correctement monté, localisez la vis de blocage présente dans son corps.
• Insérez la clé Allen appropriée et serrez la vis avec précaution.
• La vis bloque le crochet sur la base fixée et le sécurise contre tout glissement ou rotation.
• Ne serrez pas la vis avec une force excessive.

6. Vérifiez la stabilité

• Vérifiez que le crochet est bien plaqué contre le mur et qu’il n’y a pas de jeu perceptible.
• Bougez doucement le crochet pour vous assurer que la base et le corps sont correctement fixés.
• Si le crochet est lâche, vérifiez la fixation de la base et resserrez la vis Allen.
